Makalah ini memperkenalkan komposisi dan prinsip meter pintar tiga wayar fasa tunggal yang tinggi, menganalisis ciri-ciri cip kawalannya, dan menerangkan skim pelaksanaan meter pintar tiga wayar tunggal fasa tinggi.
Kata kunci: arus tinggi; Single-fasa tiga wayar; meter pintar
Kandungan:
1. Gambaran keseluruhan penyelesaian meter elektrik
2. Modul Meter Elektrik
2.1 Pembahagi Voltan dan Modul Litar Pensampelan Isyarat Voltan
2.2 Litar Pensampelan Isyarat Semasa Pengubah Semasa 1 Modul
2.3 Modul Litar Pensampelan Isyarat Semasa Semasa 2
3. Kesedaran fungsi meter
3.1 Fungsi pengumpulan elektrik
3.2 Fungsi Metering Semasa Tinggi
3.3 Kaedah pendawaian
4. Kesimpulan
1. Gambaran keseluruhan penyelesaian meter elektrik
Penyelesaian ini mengamalkan reka bentuk modular dan platform berasaskan, dan fasa tunggal dan tiga fasa berkongsi platform pembangunan. Ia mengatasi kekurangan hanya satu cip bersepadu, keperluan untuk mengubah reka bentuk dan membangunkan perisian dan perkakasan, kitaran panjang, dan keperluan untuk menghabiskan masa yang lama untuk mengesahkan kebolehpercayaan dan kestabilan. Penyelesaian ini mempunyai ketepatan yang lebih tinggi, mencapai tahap 0.5S; Kesalahannya adalah 50% daripada tahap 1 meter. Ia mempunyai keadilan yang lebih baik dan input-output untuk syarikat jualan kuasa. Konsistensi kesilapan adalah lebih baik dan keupayaan anti-interferensi adalah kuat. Di bawah pelbagai kuantiti yang mempengaruhi: termasuk suhu ambien, voltan, kekerapan, dan medan magnet, kesilapannya kecil. Spesifikasi semasa maksimum boleh mencapai 200A.
2. Modul Meter Elektrik
2.1 Pembahagi Voltan dan Modul Litar Pensampelan Isyarat Voltan
Litar pembahagi voltan menukarkan induk 220V luaran ke dalam isyarat input voltan berbeza melalui rangkaian perintang depan R27, R28, R1, R2, R3, R9, R5, R6, R7, dan memasukkannya ke port AD SOC melalui V3P dan V3N.
2.2 Litar Pensampelan Isyarat Semasa Pengubah Semasa 1 Modul
Prinsip pelaksanaan spesifik: Isyarat arus luaran melalui pengubah semasa CT1 untuk menghasilkan isyarat millivolt, yang melalui rangkaian pembahagi voltan perintang dan memasuki port persampelan AD 1 cip pemeteran sebagai isyarat pembezaan voltan.
2.3 Modul Litar Pensampelan Isyarat Semasa Semasa 2
Prinsip pelaksanaan spesifik: Isyarat arus luaran melalui pengubah CT2 semasa untuk menghasilkan isyarat millivolt, yang memasuki port persampelan AD 2 cip pemeteran sebagai isyarat pembezaan voltan melalui rangkaian pembahagi voltan perintang. Antaranya, R43 dan R45 adalah pembahagi voltan, R46 dan R48 adalah pembahagi voltan, dan C47 dan C49 memainkan peranan penapisan.
2.4 Modul Kuasa
Modul kuasa menyediakan pelbagai voltan bekalan kuasa untuk setiap modul berfungsi. Litarnya ditunjukkan dalam Rajah 5. Kuasa utama diperkenalkan dari N dan L dan ditukar menjadi voltan kira -kira 15V +DC_IN melalui litar. Kemudian, selepas stabil oleh V3, MVDD disediakan untuk kuasa analog dan DVDD disediakan untuk kuasa digital.
2.5 Modul Output Pulse
Prinsip kerja khusus: Pin isyarat output cip kawalan utama adalah SEC/PULSE, dan isyarat diasingkan oleh coupler optik dan output kepada AP1 dan AP2. E1 adalah peranan pengganding optik untuk mencapai pengasingan, dan C24 adalah peranan penyingkiran dan penapisan gangguan. AP1 dan AP2 boleh disambungkan ke jadual penentukuran luaran untuk mencapai penentukuran dan pengesanan ralat.

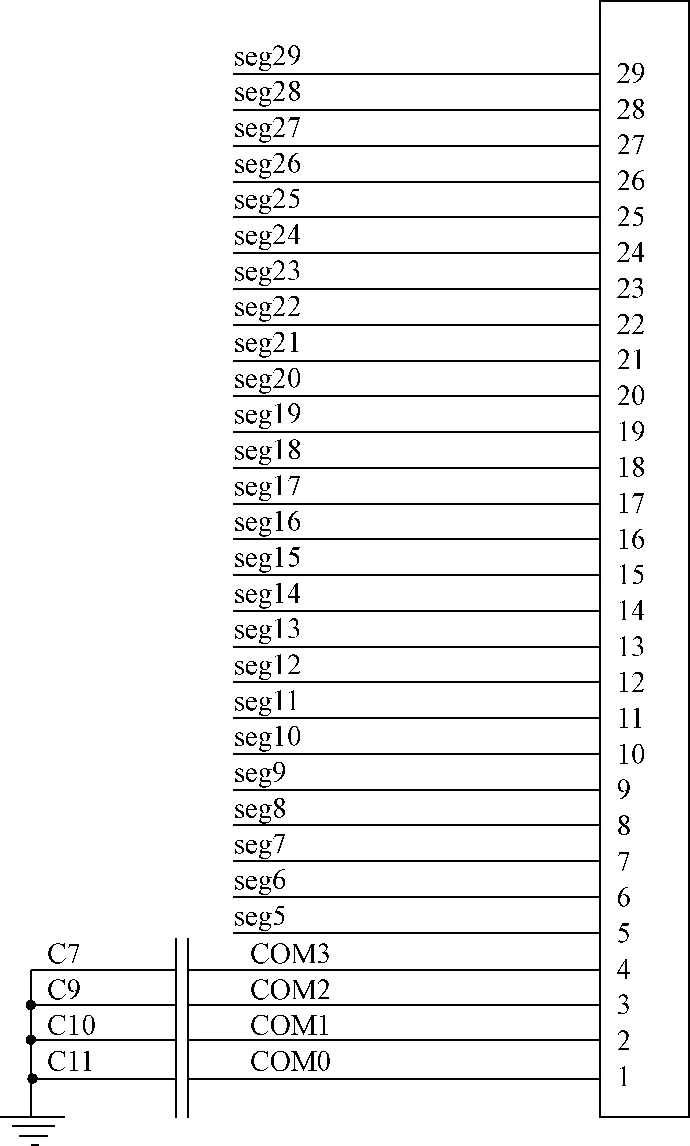

Prinsip kerja khusus: Cip pemacu LCD Y1 disambungkan ke pin yang sepadan dengan cip kawalan utama melalui 4 port COM dan pelabuhan kawalan segmen Seg lain. Data kod segmen kawalan output untuk mengawal kandungan paparan pada skrin LCD.
2.7 Modul Penyimpanan
Modul penyimpanan data termasuk cip penyimpanan U2 dan U3, yang menyimpan dan menguruskan data seperti kuasa. Data penentukuran disimpan dalam U2, dan data kuasa disimpan dalam U3.
3. Kesedaran fungsi meter
Melalui reka bentuk modular, cip utama dan cip pemeteran adalah fasa tunggal dan platform reka bentuk perkakasan bersatu tiga fasa. Fungsi meter yang perlu direalisasikan sudah siap untuk pengeluaran besar -besaran. Hanya pasti
Pemotongan diperlukan untuk mencapai keperluan output meter sampel dan meter pengesahan batch kecil. Proses penentukuran adalah penyelesaian reka bentuk yang matang.
3.1 Fungsi pengumpulan elektrik
Reka bentuk perkakasan: Reka bentuk perkakasan adalah cip pemeteran dan cip kawalan utama untuk merealisasikan pengumpulan pemeteran dan fungsi lain. Sambungkan isyarat analog secara langsung kepada tiga terminal input pembezaan analog dari cip pemeteran.
Reka Bentuk Perisian: Reka bentuk perisian adalah untuk merealisasikan pengumpulan perisian elektrik dan fungsi pengurusan output nadi dengan membaca data pemeteran yang sepadan dalam modul pemeteran.
3.2 Fungsi Metering Semasa Tinggi
Fungsi pemeteran semasa yang tinggi bermakna bahawa pemeteran dapat direalisasikan apabila arus adalah 200a, kerana pengubah arus CT semasa yang tinggi digunakan untuk menukar isyarat arus yang tinggi ke dalam isyarat pembezaan voltan analog yang dibenarkan menjadi input oleh cip pemeteran, merealisasikan fungsi persampelan arus seketika.
3.3 Kaedah pendawaian
Melalui penyelarasan kaedah pendawaian tertentu, bahagian struktur dan perkakasan,
Fungsi pendawaian tiga fasa tunggal-wayar direalisasikan.
4. Kesimpulan
Berdasarkan perisian bersatu dan platform perkakasan, melalui reka bentuk modular fasa tunggal dan tiga fasa, gabungan litar pensampelan semasa dua hala dan modul litar lain, reka bentuk meter pintar fasa tunggal dengan fungsi pengukuran tiga wayar tunggal fasa yang besar. Hanya selepas pemotongan tertentu, keperluan output meter sampel dan meter batch kecil dapat dicapai. Dalam reka bentuk fasa tunggal dan tiga fasa pintar, ia mempunyai nilai promosi yang hebat. Idea reka bentuk berasaskan platform dan modular boleh digunakan dalam proses pembangunan produk meter lain.
