Perintang Shunt ialah komponen penderiaan penting untuk pensampelan semasa dalam meter elektrik. Mereka menggunakan ciri rintangan rendah aloi tembaga-mangan untuk mencapai pengukuran arus yang tepat dengan mengukur penurunan voltan merentasi perintang apabila arus mengalir melaluinya (Hukum Ohm V=I×R). Ia juga merupakan-kos rendah dan penyelesaian pensampelan yang sangat mudah disesuaikan dalam meter elektrik.
Pada masa ini, industri terutamanya mengklasifikasikan perintang shunt meter elektrik berdasarkan proses kimpalan, kaedah pemasangan, spesifikasi struktur, dan tahap ketepatan. Jenis yang berbeza mempamerkan perbezaan yang ketara dalam proses, prestasi dan senario yang berkenaan, dan semuanya mesti mematuhi piawaian negara/industri seperti JB/T 11722-2013 dan DL/T 2345-2021.
Dikelaskan mengikut proses kimpalan: shunt brazed vs. shunt dikimpal rasuk elektron
Ini ialah klasifikasi shunt meter elektrik berdasarkan proses pembuatannya, yang menentukan kebolehpercayaan, ketepatan dan kebolehsuaian suhu produk. Kimpalan rasuk elektron ialah teknologi baharu yang kini menggantikan kaedah pematerian tradisional.

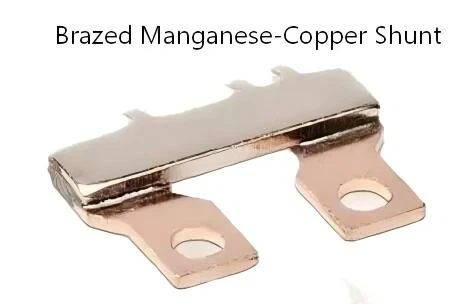

Brazed Shunt
1. Ciri Proses
Disambungkan dengan memateri lembaran rintangan manganin ke terminal tembaga menggunakan bahan pematerian tradisional, prosesnya mudah dan mempunyai kos pembuatan yang rendah.
2. Ciri-ciri Teras
Terdapat masalah penjanaan haba dalam lapisan brazing. Terminal manganin dan kuprum cenderung berpisah disebabkan pengembangan dan pengecutan haba, menghasilkan pekali suhu yang agak tinggi, kestabilan rintangan purata dan keupayaan anti-sambaran petir yang lemah.
3. Senario Aplikasi
Meter elektrik am dan meter elektrik yang menjimatkan dengan keperluan rendah untuk ketepatan pengukuran.

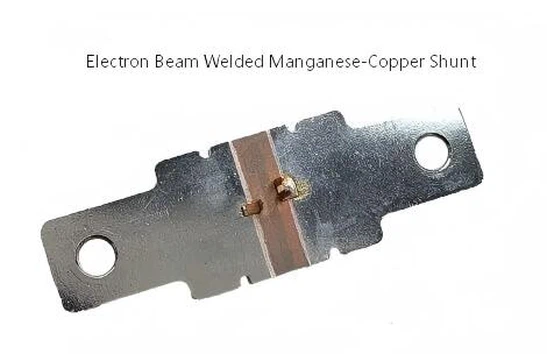

Pengasingan Kimpalan Rasuk Elektron
1. Ciri Proses
Tiada bahan pematerian digunakan. Terminal manganin dan kuprum dicantumkan menjadi satu bahagian melalui-alur elektron suhu tinggi. Ia mempunyai keperluan yang sangat tinggi untuk ketulenan bahan manganin dan tembaga, dengan ketepatan proses yang ketat.
2. Ciri-ciri Teras
Ia mempunyai pekali suhu rendah, hampir tiada hanyutan rintangan, dan tiada penjanaan haba tambahan daripada bahan pematerian. Terminal manganin dan tembaga tidak pernah terpisah. Ia boleh menyesuaikan diri dengan meter elektrik Kelas 0.5 dengan mudah, lulus ujian kilat 3000A/10ms, dan mempunyai rintangan pengoksidaan yang lebih kuat dan kapasiti beban lampau.
3. Senario Aplikasi
Meter elektrik DC{0}}berkuasa sederhana dan tinggi (cerucuk pengecasan, fotovoltaik), meter elektrik-gred industri dan meter elektrik luar dalam-persekitaran suhu yang luas. Ia juga merupakan pilihan arus perdana untuk penyusutan meter elektrik DC bersepadu pada masa ini.
Dikelaskan mengikut kaedah pemasangan: terbina-dalam shunt bersepadu vs. shunt berasingan luaran
Klasifikasi ini menyasarkan terutamanya meter tenaga DC (terutamanya untuk stesen pengecasan kenderaan elektrik). Perbezaan teras terletak pada sama ada perintang shunt disepadukan dengan badan meter tenaga, yang secara langsung mempengaruhi pemasangan meter, penggunaan kuasa, keupayaan anti-gangguan dan ralat pengukuran keseluruhan. Ini juga merupakan pertimbangan utama apabila memilih meter tenaga untuk stesen pengecasan.
Jenis Split{0}} Luaran
1. Ciri-ciri Struktur
Pistol adalah bebas daripada badan meter elektrik dan perlu disambungkan ke meter melalui wayar pensampelan. Ruang pemasangan yang berasingan dan laluan pendawaian mesti dirancang.
2. Ciri-ciri Teras
Untuk mengurangkan-gangguan pensampelan jarak jauh,-transmisi isyarat voltan tinggi (75mV/50mV) kebanyakannya diguna pakai, menghasilkan penggunaan kuasa dan penjanaan haba yang jauh lebih tinggi (penggunaan kuasa mencapai 22.5VA di bawah keadaan kerja 300A). Ralat pengukuran ditindih oleh meter, shunt dan proses pendawaian, membawa kepada jumlah ketidakpastian ralat yang tinggi (untuk Kelas 1.0 meter konvensional + Kelas 0.5 shunt, jumlah ralat boleh mencapai ±1.5%). Ia mempunyai keupayaan anti{12}}gangguan elektromagnet yang lemah.
3. Senario Aplikasi
Meter elektrik cerucuk pengecas awal DC, cerucuk pengecas DC dwi-pisau dan senario pemeteran storan tenaga dengan keperluan rendah untuk ruang pemasangan.
Dibina-dalam Shunt Bersepadu
1. Ciri-ciri Struktur
Pistol disepadukan secara langsung di dalam badan meter elektrik, tanpa wayar pensampelan luaran diperlukan. Hanya talian voltan luaran dan talian komunikasi diperlukan, menjadikan pendawaian sangat mudah.
2. Ciri-ciri Teras
Ia menggunakan penghantaran isyarat voltan-rendah (6mV). Pistol mempunyai nilai rintangan yang lebih kecil dan penggunaan kuasanya hanya 1/12 daripada jenis split-(hanya 1.8VA di bawah keadaan kerja 300A), menampilkan penjanaan haba rendah dan kenaikan suhu yang boleh dikawal. Pautan pensampelan adalah pendek dan tertutup, tanpa superposisi ralat tambahan, dan ketepatan pengukuran boleh mencapai Kelas 0.5 (ralat ±0.5%). Ia mempunyai keupayaan anti-gangguan-yang kukuh dan juga boleh merealisasikan pengedap plumbum bersepadu untuk mengelakkan gangguan.
3. Senario Aplikasi
Meter elektrik cerucuk pengecasan DC tunggal-senapang baharu,-meter elektrik fotovoltaik berketepatan tinggi dan padat pada-meter elektrik storan tenaga kecil/kenderaan. Ia adalah arah evolusi teknologi meter elektrik DC.
3. Senario yang berkenaan: Meter tenaga cerucuk pengecas DC tunggal-senapang baharu, meter tenaga pemeteran fotovoltaik berketepatan tinggi-tinggi dan padat pada-papan/kecil-meter tenaga storan tenaga berskala mewakili arah kemajuan teknologi bagi meter tenaga DC.
Dikelaskan mengikut spesifikasi struktur: Piawai siri FL shunts semasa
Ini ialah model struktur biasa bagi shunt meter kuasa DC. Komponen teras dibahagikan kepada jenis asas FL-2 dan jenis kuasa tinggi FL-29/FL-39, kedua-duanya menampilkan struktur empat terminal (terminal arus luar dan terminal potensi dalam), sesuai untuk julat arus dan voltan keluaran yang berbeza.
1. Jenis FL-2:Model arus perdana asas, kelas ketepatan 0.5/1.0, julat semasa 1A~15000A, pilihan voltan keluaran berkadar termasuk 20mV, 30mV, 50mV, 75mV, 100mV (75mV ialah standard), kenaikan suhu Kurang daripada atau sama dengan 80 darjah di bawah 50A, dan Kurang daripada 50A, dan Kurang daripada 50A. Sesuai untuk kebanyakan meter tenaga AC dan meter tenaga DC kuasa kecil hingga sederhana;
2. Jenis FL-29/FL-39:Versi kuasa tinggi-tinggi yang dipertingkatkan bagi FL-2, direka bentuk untuk aplikasi semasa ultra-tinggi melebihi 2000A. Ia menampilkan tapak bertebat tahan suhu tinggi-dan kapasiti beban lampau yang lebih kuat, sesuai untuk aplikasi pemeteran DC kuasa ultra tinggi industri;
3. Ciri-ciri Umum:Semua model menggunakan -lembaran rintangan aloi tembaga + penyambung tembaga, menyokong dimensi tersuai dan sesetengah pengeluar boleh menyediakan spesifikasi khas untuk eksport, menyesuaikan diri dengan piawaian meter tenaga negara yang berbeza.
Dikelaskan mengikut tahap ketepatan: 0.2 kelas / 0.5 kelas / 1 kelas shunt
Pengelasan ini adalah berdasarkan piawai DL/T 2345-2021 untuk shunts luaran meter tenaga DC. Kelas ketepatan secara langsung sepadan dengan ketepatan pemeteran meter tenaga dan juga merupakan penunjuk teras untuk pemeriksaan kilang bagi shunt.
Had Ralat Asas Perintang Shunt
| Muatkan Arus (I) | Keadaan Pengukuran | Kelas 0.2 | Kelas 0.5 | Kelas 1 |
|---|---|---|---|---|
| 0.01 Iₙ Kurang daripada atau sama dengan I Kurang daripada atau sama dengan 0.05 Iₙ | Selepas penstabilan haba perintang shunt | ±0.4% | ±1% | ±2% |
| 0.05 Iₙ Kurang daripada atau sama dengan I Kurang daripada atau sama dengan 1.2 Iₙ | Selepas penstabilan haba perintang shunt | ±0.2% | ±0.5% | ±1% |
1.Kelas 0.2 Shunt
Kelas ketepatan tertinggi dengan ralat asas yang minimum di bawah keadaan rujukan. Kesan variasi suhu dan kelembapan pada ralat dikawal dengan ketat.Aplikasi: Penentukuran makmal,-meter elektrik pemeteran industri berketepatan tinggi dan meter elektrik pemeteran pelepasan kastam.
2.Kelas 0.5 Shunt
Kelas ketepatan arus perdana dalam industri.Aplikasi: Meter elektrik AC awam/industri, meter elektrik cerucuk pengecas DC, dan meter elektrik pemeteran fotovoltaik. Ia juga merupakan ketepatan standard untuk shunt siri FL.
3.Kelas 1 Shunt
Kelas ketepatan-kos efektif.Aplikasi: Pemeteran-arus tinggi melebihi 5000A, meter elektrik grid kuasa dengan keperluan ketepatan rendah dan meter elektrik pemeteran sementara.
Jadual Perbandingan Jenis Teras untuk Shunt Meter Elektrik
Untuk menggambarkan dengan lebih jelas perbezaan antara jenis yang berbeza, berikut membandingkan empat perintang shunt teras-pateri/rasuk elektron yang dikimpal (proses) dan dalaman/luaran (pemasangan)-yang paling biasa digunakan dalam industri, berdasarkan penunjuk prestasi utamanya.
| Dimensi Perbandingan | Shunt Kawat Mangan | Elektron-Penyulingan Dikimpal Rasuk | Jenis Diskret Luaran | Jenis Bersepadu Dalaman |
|---|---|---|---|---|
| Pekali Suhu | >50 ppm | < 30 ppm | - | - |
| 300 A Pelesapan Kuasa (Contoh) | - | - | 22.5 VA | 1.8 VA |
| Ralat Ketepatan Pemeteran | ±1% ~ ±2% | ±0.5% ~ ±1% | ±1.5% (kumulatif) | ±0.5% (bukan-kumulatif) |
| Keupayaan Anti-Gangguan | Purata | kuat | Lemah (panduan pensampelan panjang) | Kuat (gelung isyarat tertutup) |
| Kos Pengilangan | rendah | Sederhana–Tinggi | Rendah (penyelesaian tahap-sistem) | Sederhana (penyelesaian bersepadu) |
| Senario Aplikasi Biasa | Meter tenaga kediaman am | Meter tenaga suhu industri / DC / -lebar | Meter tenaga pengecasan cepat-dwi-senapang DC | DC pantas-pengecas / meter tenaga fotovoltaik |
